Tuba z membraną 25mm i gwintem M9x1,25
Capacity:
25-70 ml
Diameter:
25 mm
Screw:
M9x1,25
Nuts:
Nakrętka M9Ø13 stożek, Nakrętka M9Ø25 cylindryczna gładka, Nakrętka M9Ø25 cylindryczna ryflowana
| Średnica tuby [mm] | Długość tuby [mm] | Pobocznica S1 [mm] | Czoło S2 [mm] | ||
| d +0,2 -0,2 | l1 ± 1,0 | Grubość | Tolerancja | Grubość | Tolerancja |
| 25 | 100-155 | 0,1 | +0,03 | 0,6 | +0,03 |

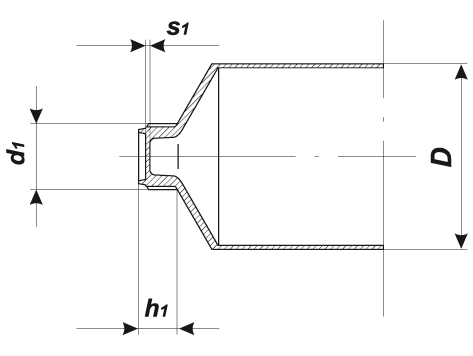

| Wymiary główki tuby z membraną | ||||
| Wymiar gwintu d1 | Tolerancja średnicy zewnętrznej gwintu [mm] | Wysokość główki h1 ±0,5 [mm] | Grubość membrany S 1-0,4 [mm] | Wykonanie tub o średnicach D [mm] |
| M9 x 1,25 | -0,2 | 5 | 0,14 | 19,22,25,28,30,35 |
